Programming Arduino5

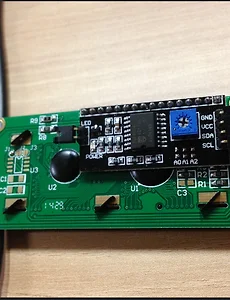

Arduino 실습 5. LCD 출력. 1. Arduino UNO 에 LCD 모듈을 연결합니다. * Pin 은 아래와 같이 연결되어야 합니다: * 1612 i2c Pin * Arduino Uno * ------------------------------------------------------------ * VCC 5 v * GND GND * SDA A4 * SCL A5 2. LCD IC2 라이브러리를 Sketch 에 추가합니다. - 라이브러리 추가 방법은 이전 포스트를 참고해 주세요. - 추가가 완료되면 아래와 같이 목록에서 정상적으로 조회됩니다.. 3. 샘플 프로젝트를 열어 볼까요?.File-> Examples-> LiquidCrystal_I2C -> SerialDisplay 를 열면됨. 4. 아래와 같은 소스를 보실 수 있습니다.#in.. 2014. 10. 28.

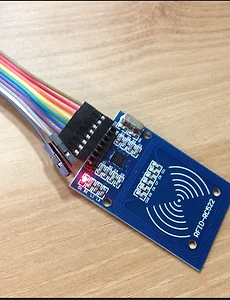

Arduino 실습 4. RFID 통신. 1. RFID 를 위한 RC522 모듈을 Arduino UNO 에 연결합니다. * Pin layout should be as follows: * Signal Pin Pin Pin * Arduino Uno Arduino Mega MFRC522 board * ------------------------------------------------------------ * Reset 9 5 RST * SPI SS 10 53 SDA * SPI MOSI 11 51 MOSI * SPI MISO 12 50 MISO * SPI SCK 13 52 SCK - 전원은 3.3V 에 연결합니다. - 사진에 keychain 형태의 rfid 단말과, card(교통카드 같은) 형태의 단말도 보실 수 있습니다. 2. RFID RC522.. 2014. 10. 28.

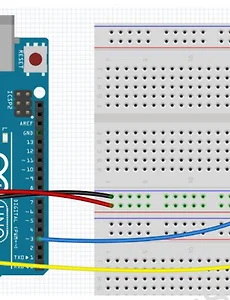

Arduino 실습 3. 가변저항으로 LED 밝기 조절하기. 1. 가변저항과 LED 를 연결합니다.- 가변저항의 analog 값을 A3 에 input 으로 연결하고, arduino 에서의 출력값을 LED 의 전원 input 값으로 입력합니다.- 실제 빵보드를 통해 연결을 하면 아래와 같습니다. 2. 이제 코드를 볼까요? int sensorPin = A3; int ledPin = 3; int sensorValue = 0; void setup() { pinMode(ledPin, OUTPUT); } void loop() { sensorValue = analogRead(sensorPin); int ledValue=map(sensorValue, 0, 1023, 0, 255); analogWrite(ledPin, ledValue); delay(100); } - 가변저항의 실.. 2014. 10. 28.
Arduino 실습 2. 전원 LED 점멸하기. 정상적으로 개발도구도 설치하였고, Arduino 도 연결하였으니 차근차근 시작하여 보자. 1. Arduino IDE 도구 실행. - Applications 에 app 파일을 복사하였으니, 실행 아이콘을 클릭하여 실행. - Sketch 1.0.6 이 실행. 2. IDE 에서 제공하는 Blink Example 을 오픈 - File -> Examples -> 01.Basics -> Blink 3. 코드 확인. // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin 13 as an output. pinMode(13, OUTPUT); } // the loop funct.. 2014. 10. 28.
